盾构顶管施工泥水分离系统原理

  • 2019-03-15 09:04
  • Brightway

盾构顶管施工技术是非开挖方式中的一种技术,是暗挖法施工中的一种全机械化施工方法,它是将盾构机械在地中推进,通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌,同时在开挖面前方用切削装置进行土体开挖,通过出土机械运出洞外,靠千斤顶在后部加压顶进,并拼装预制混凝土管片,形成隧道结构的一种机械化施工方法。盾构泥水分离系统设备,主要由泥浆筛分系设备和旋流分离设备组成。具体包括泥浆振动筛和除沙除泥旋流分离系统组成,具体是根据现场掘进环境,钻屑泥浆的粘度、密度等重要参数为参考,来定制配置泥水分离设备和系统!

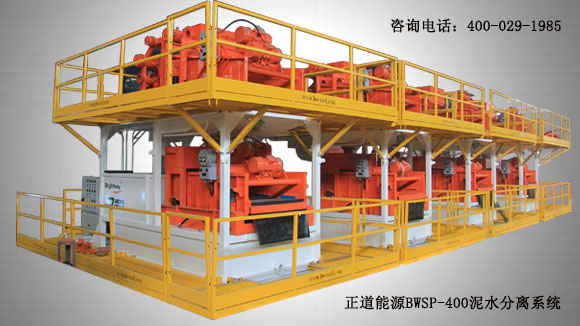

正道能源BWSP-400泥水分离系统

BWSP-400 系列泥水分离系统原理:

1. 泥浆分离和处理分离系统的作用是将盾构切削土砂形成的泥水进行颗粒分离和处理后,再将回收泥浆泵入调整槽。采用振动筛作为一级分离比较合适,振动筛的作用是对泥水作预处理,去除团状和块状等粗大的颗粒。粗颗粒的分离采用多层振动筛,以满足颗粒物的分级, 不同大小的颗粒物经过振动筛不同目数的筛网处理,以满足现场使用要求的泥浆颗粒物,处理过程中大于筛网目数的颗粒物被排除到系统之外,经过筛网过滤后的浆液流入沉淀池。


正道能源BWSP-400泥水分离系统原理

2. 旋流处理系统,由除砂及除泥两部分组成,主要是将振动筛分离后的中细颗粒浆液再次进行细化处理,逐次降低浆液粒径,以达到现场旋流分离。 旋流器的工作原理是依据水动力高速旋转产生的离心力达到处理目的,利用旋流泵在旋转过程使旋流器产生负压力,迫使旋流器内部悬浮的细微颗粒,通过离心作用产生螺旋式上升,通过上溢流口被负压力挤出,浆液中粗重颗粒在重力作用下,落入下溢口的弃浆槽内。旋流器不同的内径和颈长比以及不同工作压力决定旋流器的处理效果及处理能力。

正道能源的泥浆分离/脱水/干化设备已应用到包括:顶管施工、隧道掘进、市政打桩、地下防渗墙建设等多个领域,都显示了良好的处理性能和效果。如果您想看更多盾构泥水分离系统案例?点击这里!!!
